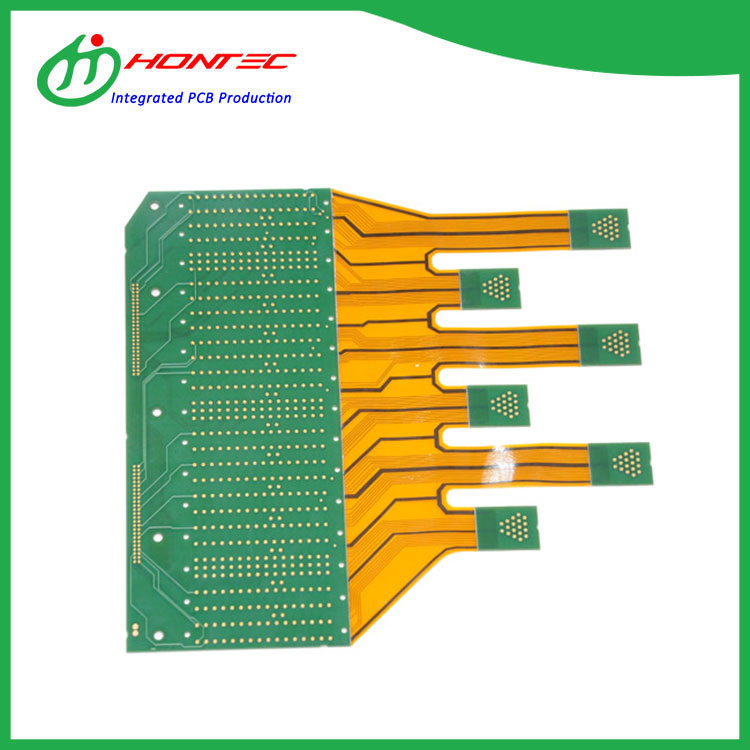

באבולוציה של האלקטרוניקה המודרנית, האילוצים הפיזיים של עיצוב המוצר הפכו מאתגרים לא פחות מהדרישות החשמליות. מהנדסים מתמודדים יותר ויותר עם הדילמה של התאמת פונקציונליות רבה יותר לחללים צרים יותר תוך שמירה על אמינות בתנאים דינמיים. לוח Rigid-Flex התגלה כתשובה לאתגר זה, המשלב את היציבות המבנית של לוחות מעגלים קשיחים עם יכולת הסתגלות של מעגלים גמישים.HONTECמיצבה את עצמה כיצרנית מהימנה של פתרונות Rigid-Flex Board, המשרתת תעשיות היי-טק ב-28 מדינות עם מומחיות מיוחדת בייצור אב-טיפוס בתמהיל גבוה, בנפח נמוך ובסיבוב מהיר.
הערך של לוח Rigid-Flex חורג מעבר לחיסכון במקום בלבד. על ידי ביטול מחברים, כבלים ומחברי הלחמה המקשרים באופן מסורתי לוחות קשיחים נפרדים, טכנולוגיה זו משפרת באופן דרמטי את אמינות המערכת תוך הפחתת זמן ההרכבה והמשקל הכולל. יישומים, החל ממכשירים רפואיים ומערכות תעופה וחלל לטכנולוגיה לבישה ואלקטרוניקה לרכב, תלויים יותר ויותר בבניית לוח Rigid-Flex כדי לעמוד ביעדי הביצועים והעמידות שלהם.
ממוקם בשנג'ן, גואנגדונג,HONTECמשלב יכולות ייצור מתקדמות עם תקני איכות מחמירים. כל לוח Rigid-Flex המיוצר נושא את האבטחה של אישורי UL, SGS ו-ISO9001, בעוד שהחברה מיישמת באופן פעיל תקני ISO14001 ו-TS16949 כדי לעמוד בדרישות התובעניות של יישומי רכב ותעשייה. עם שותפויות לוגיסטיות הכוללות את UPS, DHL ומשלחי מטענים ברמה עולמית, HONTEC מבטיחה שאבי טיפוס והזמנות ייצור יגיעו ליעדים ברחבי העולם ביעילות. כל פניה מקבלת מענה תוך 24 שעות, המשקפת מחויבות להיענות שצוותי הנדסה גלובליים מעריכים.
ההחלטה לאמץ לוח Rigid-Flex מסתכמת לעתים קרובות בכמה יתרונות ברורים המשפיעים ישירות על אמינות המוצר ויעילות הייצור. עיצובים מסורתיים המסתמכים על מחברים, כבלים ולוחות קשיחים מרובים מציגים נקודות כשל פוטנציאליות בכל חיבור. כל מחבר מייצג מפרק מכני הרגיש לנזקי רטט, קורוזיה ועייפות לאורך זמן. לוח Rigid-Flex מבטל את נקודות הכשל הללו לחלוטין על ידי שילוב מעגלים גמישים המשמשים כחיבור בין חלקים קשיחים. בנייה מאוחדת זו מפחיתה את עבודת ההרכבה, מבטלת עלויות רכישת מחברים ומסירה את הסיכון של ניתוב כבלים שגוי במהלך ההרכבה. עבור יישומים הנתונים לתנועה חוזרת, קיפול או רטט, לוח Rigid-Flex מספק אמינות מכנית מעולה בהשוואה לחלופות מבוססות מחברים. בנוסף, חיסכון במקום יכול להיות משמעותי, מכיוון שניתן לקפל או לכופף חלקים גמישים כדי להתאים לצורות של מתחם לא סדירות, מה שמאפשר למעצבים לנצל את השטח הפנוי בצורה יעילה יותר. הפחתת משקל היא יתרון משמעותי נוסף, במיוחד עבור תעופה וחלל ומכשירים רפואיים ניידים שבהם כל גרם חשוב.HONTECעובדת עם לקוחות כדי להעריך את הגורמים הללו בשלב מוקדם של שלב התכנון, ומבטיחה שההחלטה להמשיך בלוח Rigid-Flex תואמת הן לדרישות הטכניות והן לשיקולי נפח הייצור.
אזור המעבר שבו חומר קשיח פוגש חומר גמיש מייצג את האזור הקריטי ביותר בייצור לוח קשיח-פלקס. HONTEC מעסיקה בקרות הנדסיות מיוחדות כדי להבטיח שאזורים אלה ישמרו על שלמות חשמלית וחוזק מכני לאורך כל מחזור חיי המוצר. התהליך מתחיל בבחירת חומר מדויקת, תוך שימוש במצעים גמישים על בסיס פוליאמיד השומרים על גמישות תוך מתן יציבות תרמית מעולה. במהלך הייצור, החלקים הקשיחים בנויים באמצעות למינציה סטנדרטית FR-4 או ביצועים גבוהים, בעוד שהחלקים הגמישים עוברים עיבוד קפדני כדי לשמור על גמישותם. אזור המעבר זוכה לתשומת לב מיוחדת במהלך יישום כיסוי ותהליכי מסכת הלחמה, מה שמבטיח שהממשק יישאר נקי מריכוזי מתח שעלולים להוביל לשבר במוליך תחת כיפוף חוזר.HONTECמשתמש בניתוב עומק מבוקר ובטכניקות אבלציה בלייזר כדי להגדיר במדויק את גבולות המעבר. עבור עיצובי לוח קשיח-גמיש הדורשים כיפוף דינמי חוזר, צוות ההנדסה מעריך את רדיוס הכיפוף, דרישות מחזור הגמישות ובחירת החומרים כדי לייעל את העמידות. בדיקות לאחר ייצור כוללות בדיקות מחזור גמישות עבור יישומים דינמיים ובדיקות מאמץ תרמיות כדי לוודא שאזורי מעבר שומרים על המשכיות חשמלית על פני וריאציות טמפרטורה. גישה מקיפה זו מבטיחה ש-Rigid-Flex Board פועל בצורה מהימנה בסביבת היישום המיועדת לו.
תכנון לוח קשיח-פלקס עבור יישומים הכוללים כיפוף או תנועה חוזרים ונשנים דורש תשומת לב קפדנית למספר גורמים השונים מיישומים סטטיים.HONTECצוות ההנדסה מדגיש את רדיוס העיקול כשיקול העיקרי - היחס בין רדיוס העיקול לעובי המעגל הגמיש משפיע ישירות על תוחלת החיים של עקבות נחושת בתנאים דינמיים. הנחיה כללית היא לשמור על רדיוס כיפוף מינימלי של לפחות פי עשרה מעובי המעגל הגמיש עבור יישומים דינמיים, אם כי דרישות ספציפיות תלויות במספר מחזורי הגמישות הצפויים. ניתוב עקבות בתוך מקטעים גמישים דורש מיקום מוליך מדורג במקום הערמת עקבות ישירות אחד מעל השני, מה שיוצר נקודות מתח במהלך כיפוף. עובי הציפוי באזורי המעבר מקבל התייחסות מיוחדת, שכן אזור זה חווה מתח מכני מרוכז. HONTEC ממליצה ללקוחות להימנע מהצבת צינורות, רכיבים או חורים דרך בתוך אזורי גמישות, מכיוון שתכונות אלו יוצרות נקודות לחץ מקומיות שעלולות להוביל לכשל. שכבות מיגון, כאשר נדרשות, חייבות להיות מתוכננות עם דפוסים צולבים ולא נחושת מוצקה כדי לשמור על גמישות. מספר מחזורי הגמישות הצפויים - בין אם אלפים עבור מוצר צריכה או מיליונים עבור ציוד תעשייתי - מודיע על בחירת החומרים וכללי העיצוב. על ידי התייחסות לשיקולים אלו במהלך שלב התכנון, HONTEC מסייעת ללקוחות להשיג פתרונות Rigid-Flex Board העונים הן לדרישות הביצועים החשמליים והן לציפיות העמידות המכאנית.
יישום מוצלח של לוח Rigid-Flex דורש שיתוף פעולה המשתרע מעבר לייצור PCB סטנדרטי.HONTECמספק תמיכה הנדסית שמתחילה בתכנון עבור סקירות ייצור, ועוזרת ללקוחות לייעל את ערימות השכבות, הגיאומטריות של אזורי המעבר ובחירת החומרים לפני תחילת הייצור. גישה פרואקטיבית זו מפחיתה את מחזורי הפיתוח ומונעת עיצובים מחדש יקרים.
יכולות ייצור בHONTECמשתרע על מגוון רחב של תצורות לוח קשיח-גמיש, מעיצובים גמישים דו-שכבתיים פשוטים עם קשיחים קשיחים ועד לקונסטרוקציות מרובות-שכבות מורכבות המשלבות דרך עיוורת, דרך קבורה וחלקים קשיחים מרובים. אפשרויות החומר כוללות מצעים גמישים סטנדרטיים מפוליאימיד, חומרים בעלי אובדן נמוך למקטעים גמישים בתדירות גבוהה ולמינציות מתקדמות ללא דבק עבור יישומים הדורשים יציבות תרמית מעולה.
בחירת גימור פני השטח עבור יישומי לוח קשיח-פלקס מתייחסת הן ליכולת הלחמה והן לעמידות הגמישה, עם אפשרויות הכוללות טבילה זהב עבור משטחים שטוחים המתאימים לרכיבים בעלי גוון עדין ו-ENIG עבור יישומים הדורשים תאימות לחיבור חוט.HONTECשומרת על בקרות תהליך קפדניות לטיפול גמיש בחומרים, כולל סביבות לחות מבוקרות במהלך הייצור כדי למנוע ספיגת לחות שעלולה להשפיע על איכות הלמינציה.
עבור צוותי הנדסה המחפשים שותף ייצור המסוגל לספק פתרונות Rigid-Flex Board אמינים מאב-טיפוס ועד לייצור,HONTECמציעה מומחיות טכנית, תקשורת מגיבה ומערכות איכות מוכחות. השילוב של הסמכות בינלאומיות, יכולות ייצור מתקדמות וגישה ממוקדת לקוח מבטיח שכל פרויקט יקבל את תשומת הלב הדרושה לפיתוח מוצר מוצלח.
ELIC Rigid-Flex PCB היא טכנולוגיית חור החיבור בכל שכבה. טכנולוגיה זו היא תהליך הפטנט של Matsushita Electric Component ביפן. הוא עשוי מנייר סיבים קצרים של תרמיל המוצר "פולי ארמיד" של דופונט, אשר ספוג בשרף אפוקסי וסרט אפוקסי בעל תפקוד גבוה. לאחר מכן הוא עשוי מיצירת חורים בלייזר ומשחת נחושת, ויריעת נחושת וחוט נלחצים משני הצדדים ליצירת צלחת דו-צדדית מוליכה ומחוברת. מכיוון שאין שכבת נחושת מצופה אלקטרוניקה בטכנולוגיה זו, המוליך עשוי רק מרדיד נחושת, ועובי המוליך זהה, מה שמסייע להיווצרות חוטים עדינים יותר.
R-f775 FPC הוא מעגל גמיש העשוי מחומר גמיש r-f775 שפותח על ידי songdian. יש לו ביצועים יציבים, גמישות טובה ומחיר בינוני
PCB EM-528K הוא סוג של לוח מורכב המחבר בין PCBs קשיחים (RPC) ו- PCBs גמישים (FPC) דרך חורים. בגלל הגמישות של FPC, היא יכולה לאפשר חיווט סטריאוסקופי בציוד אלקטרוני, הנוח לעיצוב תלת מימד. נכון לעכשיו, הביקוש של PCB גמיש קשיח צומח במהירות בשוק העולמי, במיוחד באסיה. מאמר זה מסכם את מגמת הפיתוח ומגמת השוק של טכנולוגיית PCB גמישה נוקשה, מאפיינים ותהליך ייצור
מכיוון ש- R-5795 תכנון PCB נמצא בשימוש נרחב בתחומים תעשייתיים רבים, על מנת להבטיח אחוזי הצלחה ראשונים ראשונים, חשוב מאוד ללמוד את המונחים, הדרישות, התהליכים והשיטות המומלצות של עיצוב Flex נוקשה. ניתן לראות PCB נוקשה-FLEX נוקשה מהשם שמאפשר מעגל שילוב Flex Flex נוקשה מלוח נוקשה וטכנולוגיית לוח גמישה. עיצוב זה הוא לחבר את ה- FPC הרב -שכבתי ללוחות אחד או יותר נוקשה באופן פנימי ו / או חיצוני.
AP8545R PCB מתייחס לשילוב של לוח רך ולוח קשה. זהו לוח מעגלים שנוצר על ידי שילוב של השכבה התחתונה הגמישה הדקה עם השכבה התחתונה הנוקשה ואז למינציה לרכיב יחיד. יש לו את המאפיינים של כיפוף וקיפול. בגלל השימוש המעורב בחומרים שונים ובשלבי ייצור מרובים, זמן העיבוד של PCB Flex נוקשה ארוך יותר ועלות הייצור גבוהה יותר.
בהגהת PCB לצרכן אלקטרוני, השימוש ב- R-F775 PCB לא רק ממקסם את השימוש בחלל וממזער את המשקל, אלא גם משפר מאוד את האמינות, ובכך מבטל דרישות רבות למפרקים מרותכים ולחיווט שביר הנוטה לבעיות חיבור. ל- Flex PCB הנוקשה יש גם עמידות בפני השפעה גבוהה ויכול לשרוד בסביבת מתח גבוה.
