כיצד PCB אופטו-אלקטרוניים מאפשר מערכות אופטיות בעלות ביצועים גבוהים?

2026-03-04 - תשאיר לי הודעה

סיכום מאמר

PCB אופטו אלקטרוניהוא מרכיב ליבה באינטגרציה אופטית ואלקטרונית מודרנית, התומך ביישומים שבהם אותות מבוססי אור ובקרה אלקטרונית חייבים לפעול בדיוק ויציבות. מאמר זה מספק הסבר מקיף על אופן הפעולה של PCB אופטו-אלקטרוניים, האתגרים העומדים בפני הלקוחות במהלך התכנון והייצור, וכיצד לבחור פתרונות אמינים עבור סביבות תובעניות. הוא גם מסביר בחירות חומרים, שיקולי תכנון מבני, שיטות בקרת איכות ותרחישי יישומים, ועוזר למהנדסים ומקבלי החלטות להפחית סיכונים ולשפר את ביצועי המערכת. HONTEC מספקת פתרונות PCB אופטו-אלקטרוניים המיועדים לאמינות, מדרגיות ויציבות תפעולית לטווח ארוך.

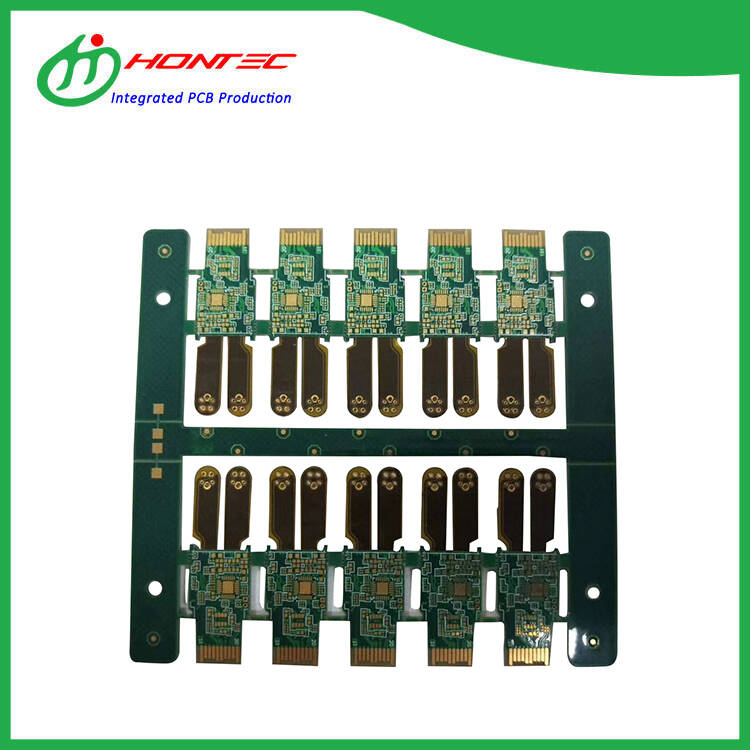

40G optical module PCB

תוֹכֶן הָעִניָנִים


סקירה כללית של PCB אופטו-אלקטרוניים

PCB אופטו-אלקטרוני הוא לוח מעגלים מודפסים המהונדסים לשילוב רכיבים אופטיים, כגון נוריות LED, פוטודיודות, מכשירי לייזר או חיישנים אופטיים, עם מעגלים אלקטרוניים. שלא כמו PCBs קונבנציונליים, PCBs אופטואלקטרוניים חייבים לנהל הן את שלמות האות החשמליים והן את הביצועים האופטיים, לעתים קרובות בתוך סביבות קומפקטיות ותובעניות תרמית.

לוחות אלו נמצאים בשימוש נרחב במערכות תקשורת, חישה תעשייתית, אלקטרוניקה לרכב, מכשור רפואי ומוצרי צריכה מתקדמים. HONTEC מתמקדת בעיצובי PCB אופטו-אלקטרוניים המבטיחים שידור אות יציב, יישור אופטי מדויק וביצועים תרמיים עקביים.


נקודות כאב מרכזיות של לקוחות

לקוחות העובדים עם PCB אופטו-אלקטרוניים מתמודדים לעתים קרובות עם אתגרים מורכבים המשפיעים ישירות על אמינות המוצר וזמן היציאה לשוק.

  • הפרעות אות בין נתיבים אופטיים וחשמליים
  • הצטברות תרמית המשפיעה על יציבות תפוקת האור
  • חוסר יישור של רכיבים אופטיים במהלך ההרכבה
  • אי תאימות חומר הגורם לדה למינציה או עיוות
  • ביצועים לא עקביים על פני אצוות ייצור

נקודות כאב אלו מדגישות את החשיבות של עיצוב משולב, תהליכי ייצור מבוקרים ותמיכה טכנית מנוסה.


מבנה ורכיבי ליבה

PCB אופטו-אלקטרוני מורכב בדרך כלל משכבות פונקציונליות מרובות, שכל אחת מהן נועדה לתמוך בדרישות ביצועים ספציפיות.

  • שכבת מצע מספקת יציבות מכנית
  • שכבות נחושת מוליכות להעברת אותות
  • אזורי הרכבה של רכיבים אופטיים עם סובלנות מדויקות
  • שכבות ניהול תרמי לפיזור חום
  • ציפוי מגן לשיפור העמידות

שילוב נכון של אלמנטים אלו מבטיח הן דיוק אופטי והן אמינות חשמלית לאורך כל מחזור חיי המוצר.


שיקולי בחירת חומרים

בחירת החומר ממלאת תפקיד מכריע בביצועי PCB אופטו-אלקטרוניים. החומר הלא נכון עלול לפגוע בבהירות האופטית, ביציבות התרמית או באמינות לטווח ארוך.

  • חומרים דיאלקטריים בהפסד נמוך עבור אותות במהירות גבוהה
  • מצעים מוליכות תרמית גבוהה לבקרת חום
  • מקדמי התפשטות יציבים למניעת לחץ
  • גימורי פני השטח תואמים לרכיבים אופטיים

HONTEC מעריכה את ביצועי החומר בהתבסס על סביבת הפעלה, דרישות אופטיות וחיי שירות צפויים כדי לספק פתרונות אופטימליים.


כיצד לעצב PCB אופטו-אלקטרוניים בצורה נכונה

תכנון PCB אופטו-אלקטרוני מוצלח דורש תיאום הדוק בין שיקולים אופטיים, חשמליים ומכניים.

  • הפרד נתיבי אות אופטיים וחשמליים כדי להפחית הפרעות
  • ייעול עכבת עקבות עבור שלמות האות
  • תכנן מיקום רכיב מדויק ליישור אופטי
  • שלב דרך תרמית ומבנים מפיצי חום
  • לאפשר סובלנות ייצור ותהליכי הרכבה

עיצוב מתוכנן היטב מפחית עבודה חוזרת, משפר את התפוקה ומבטיח פלט אופטי יציב בתנאים אמיתיים.


ייצור ובקרת תהליכים

ייצור PCB אופטו-אלקטרוניים דורש בקרת תהליכים קפדנית כדי לשמור על עקביות ודיוק.

  • תהליכי קידוח והדמיה בעלי דיוק גבוה
  • למינציה מבוקרת למניעת עיוות חומר
  • יישור מסכת הלחמה מדויק עבור אזורים אופטיים
  • מכלול חדר נקי לרכיבים אופטיים רגישים

HONTEC מיישמת נהלי ייצור סטנדרטיים וניטור רציף כדי להבטיח שכל PCB אופטו-אלקטרוני עומד במפרטי התכנון.


טבלת השוואת PCB אופטו-אלקטרוניים

סוג PCB תכונות מפתח יתרונות ראשוניים שימושים אופייניים
PCB סטנדרטי עיצוב חשמל בלבד עלות נמוכה אלקטרוניקה בסיסית
PCB במהירות גבוהה עכבה מבוקרת יציבות אות תקשורת נתונים
PCB אופטו אלקטרוני אינטגרציה אופטית וחשמלית דיוק ואמינות חישה ושידור אופטי

תרחישי יישום טיפוסיים

פתרונות PCB אופטו-אלקטרוניים תומכים במגוון רחב של יישומים מתקדמים.

  • מודולי תקשורת אופטית
  • מערכות ראייה וחישה תעשייתיות
  • מערכות תאורה וזיהוי לרכב
  • ציוד הדמיה ואבחון רפואי
  • מוצרי אלקטרוניקה חכמה

אמינות ואבטחת איכות

בדיקת אמינות חיונית לאימות ביצועי PCB אופטו-אלקטרוניים בתנאי הפעלה אמיתיים.

  • רכיבה תרמית ובדיקת עמידות בחום
  • הערכת יציבות פלט אופטי
  • בדיקת מתח ורעידות מכאנית
  • בדיקות רציפות חשמל ובידוד

HONTEC מיישמת בדיקה ובדיקה רב-שלבית כדי להבטיח איכות עקבית וביצועים מהימנים.


שאלות נפוצות

מה מייחד את ה-PCB האופטו-אלקטרוני מ-PCB הרגיל?
PCB אופטו-אלקטרוני משלב רכיבים אופטיים ודורש יישור מדויק, בקרה תרמית ובחירת חומרים מעבר לתכנונים חשמליים סטנדרטיים.

האם ניתן להתאים אישית PCB אופטו-אלקטרוניים?
כֵּן. ניתן להתאים פריסה, חומרים ומבני שכבות בהתאם לדרישות אופטיות וחשמליות.

כיצד מנוהל חום ב-PCB אופטו-אלקטרוניים?
דרך תרמית, מצעים בעלי מוליכות גבוהה ופריסות אופטימליות משמשים בדרך כלל לפיזור חום.

האם PCB אופטו-אלקטרוניים מתאים לייצור המוני?
עם תכנון ובקרת תהליכים מתאימים, PCB אופטו-אלקטרוניים תומך הן באבות טיפוס בנפח נמוך והן בייצור בקנה מידה גדול.


מסקנה וצור קשר

PCB אופטו-אלקטרוניים הוא בסיס קריטי למערכות מודרניות הנשענות על העברת אותות מדויקת מבוססת אור ובקרה אלקטרונית. על ידי התייחסות למורכבות העיצוב, בחירת החומרים ודיוק הייצור, עסקים יכולים להשיג אמינות גבוהה יותר וביצועים טובים יותר לטווח ארוך.

HONTECמספקת פתרונות PCB אופטו-אלקטרוניים מקצועיים המותאמים לדרישות יישום מורכבות. אם אתם מתכננים מערכת אופטית חדשה או מחפשים לשפר עיצובים קיימים,פנה אלינולדון בצרכים הטכניים שלך ולגלות כיצד HONTEC יכולה לתמוך בפרויקט שלך עם ייצור PCB אופטו-אלקטרוניים יציב ואיכותי.
