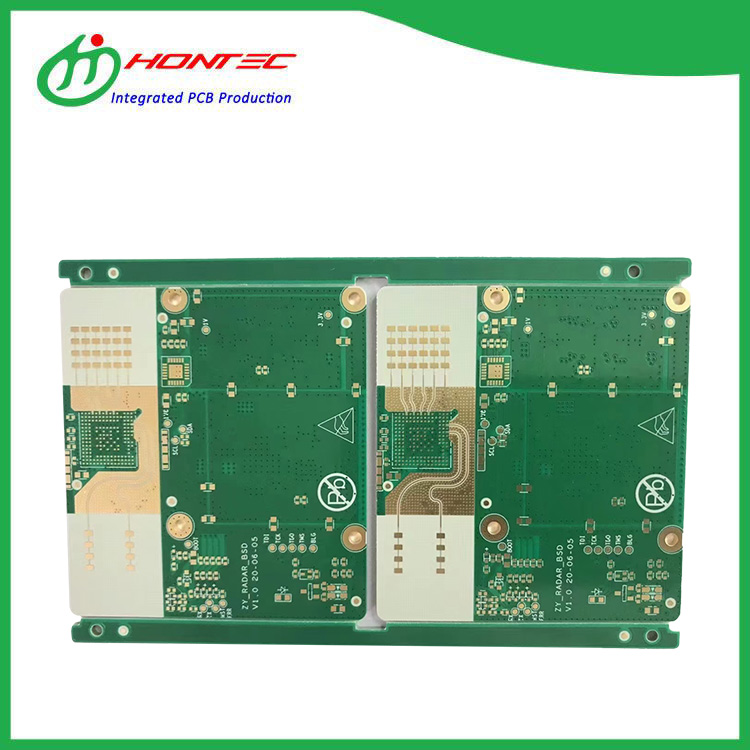

לוחות PCB בתדר גבוהעיין בלוחות מעגלים מיוחדים עם תדרים אלקטרומגנטיים גבוהים יותר. הם משמשים בשדות בתדר גבוה ומיקרוגל. הם מיוצרים על ידי שימוש בתהליכים מסוימים של שיטות ייצור רגילות של מעגלים קשיחים או שיטות עיבוד מיוחדות על לוחות לבוש נחושת מיקרוגל.
הביצועים של לוחות תדרים גבוהים בהזדמנויות אלחוטיות או בתדרים גבוהים אחרים תלויים בחומרי הבניין. עבור יישומים רבים, השימוש בחומרי FR4 למינציה יכול לשפר את התכונות הדיאלקטריות. לעיתים קרובות אנו משתמשים בלוחות רוג'רס, טיקוניים ואחרים כדי ליצור לוחות PCB בתדירות גבוהה.
(1) DK צריכה להיות קטנה ויציבה מספיק. בדרך כלל ככל שיותר קטן יותר טוב. DK גבוה עלול לגרום לעיכובים בהעברת אות.
(2) DF צריך להיות קטן מאוד, מה שישפיע על איכות העברת האות. DF קטן יותר יכול להפחית את אובדן האות.
(3) מקדם ההתרחבות התרמית צריך להיות קרוב ככל האפשר לזה של נייר נייר נחושת, מכיוון שההבדל יגרום להפרדת נייר הנחושת כאשר הוא משתנה מקור חם.
(4) בסביבה לחה, קצב ספיגת המים חייב להיות נמוך. קצב ספיגת מים גבוה ישפיע על DK ו- DF.
(5) עמידות לחום, עמידות בפני השפעה והתנגדות פילינג חייבים להיות טובים.
מקדם ההתרחבות התרמית של לוחות PCB בתדירות גבוהה צריך להיות דומה ככל האפשר לזה של נייר כסף נחושת, מכיוון שמועציות מעגלים בתדר גבוה עלולים לגרום להפרדת נייר נחושת בתנאים חמים וקרים לסירוגין. רק כאשר הם זהים לסכל נחושת ניתן להפעיל בצורה מושלמת את הביצועים של לוחות מעגלים בתדירות גבוהה.PCBs בתדר גבוהיש תכונות טובות כמו עמידות בחום, עמידות בפני קורוזיה כימית ועמידות להשפעה.
(1) יעילות גבוהה
הקבוע הדיאלקטרי הקטן של לוחות PCB בתדר גבוה הופך את הצריכה שלהם לקטנה מאוד. בתנאי זה, טכנולוגיית חימום האינדוקציה בחזית הפיתוח הטכנולוגי יכולה גם לענות על צרכי חימום היעד, מה שהופך את היעילות של לוחות מעגלים בתדירות גבוהה לגובה מאוד. כמובן, תוך כדי היעילות, אסור לשכוח את הגנת הסביבה.
(2) מהירות עבודה מהירה
מהירות ההעברה פרופורציונאלית לקבוע הדיאלקטרי. מהירות ההולכה היא פרופורציונלית להפך לשורש הריבועי של הקבוע הדיאלקטרי, כלומר, כך הקבוע הדיאלקטרי גדול יותר, כך מהירות ההולכה איטית יותר; ככל שהקבוע הדיאלקטרי קטן יותר, כך מהירות ההולכה מהירה יותר. זו גם אחת הסיבות לכך שלוחות תדרים גבוהים של PCB פופולריים. הוא משתמש בחומרים מיוחדים, שיכולים להבטיח היטב את המאפיינים של קבועים דיאלקטריים קטנים, תוך הבטחת מהירות ההעברה, מה שהופך את פעולת לוח המעגל ליציב יותר.
(3) יכולת הסתגלות
לוחות PCB בתדירות גבוהה נמצאים בשימוש נרחב בתעשיות שונות לחימום חומרי מתכת מדויקים. זה לא יכול רק להשיג חימום של רכיבים בעומקים שונים, אלא גם לרכז חימום למאפיינים מקומיים, בין אם מדובר בקלות בשטח או עומק, ניתן להשלים בקלות שיטות חימום מרוכזות או מפוזרות.
(4) סובלנות טובה
לוחות PCB בתדירות גבוהה יכולים להסתגל היטב לסביבה, וקצב ספיגת המים שלה נמוך מאוד, כך שהוא מאוד מסתגל למזג אוויר לח. יחד עם זאת,לוחות PCB בתדר גבוהיש עמידות בפני קורוזיה טובה וניתן להשתמש בהן בסביבות שונות.
