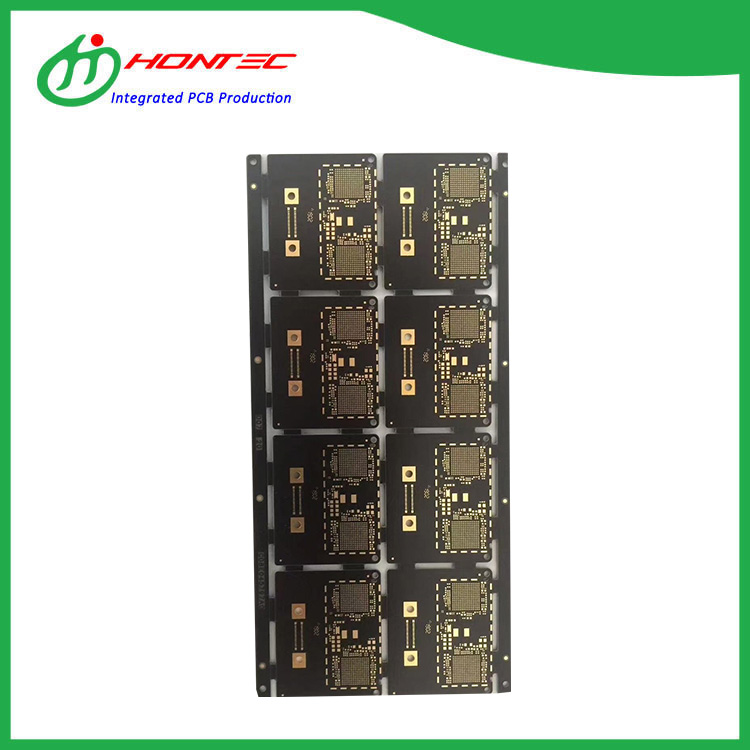

חיבור בין צפיפות גבוהה(HDI) PCBs מאפשרים התקדמות מהפכנית באלקטרוניקה על ידי אריזת מעגלים מורכבים לעיצובים קומפקטיים. כמובילה בייצור PCB HDI,Hontecמספק פתרונות תובעניים של קצה דיוק לתעשיות הדורשות דיוק, אמינות וחדשנות מהירה. עם אישורים הכוללים UL, SGS ו- ISO9001, ולוגיסטיקה יעילה באמצעות UPS/DHL, אנו מאפשרים לחתוך לקוחות על פני 28 מדינות. למטה, אנו חוקריםHDI PCBיישומים, מפרטים טכניים ויתרונות ספציפיים לתעשייה.
HDI PCBSהשתמש במיקרו-ויאס, VIA עיוורים/קבורים ובעקבות קו עדין כדי להשיג צפיפות חיווט גבוהה יותר מאשר לוחות מסורתיים. זה מאפשר:
מיניאטוריזציה: כיווץ גדלי מכשירים ב -40-60%.
ביצועים משופרים: הפחיתו את אובדן האות והשיחות החוצה.
שילוב רב שכבתי: תמיכה בעיצובים מורכבים בחללים מוגבלים.
א. אלקטרוניקה צרכנית
טלפונים חכמים/טאבלטים: מאפשר עיצובים דקים במיוחד עם מערכים מרובי מצלמות ומודולי 5G.
לביש: מעצמות מסכי בריאות קומפקטיים ואוזניות AR/VR.
ב. מכשירים רפואיים
מערכות הדמיה: מכונות MRI ומכשירי אולטרסאונד ניידים.
שתלים: מסכי לב עם חומרים ביו -תואמים.
ג. אלקטרוניקה לרכב
ADAS: חיישני LIDAR ויחידות בקרה אוטונומיות.
Infotainment: תצוגות ברזולוציה גבוהה ורכזות קישוריות.
ד. אוורוספייס והגנה
Avionics: מערכות בקרת טיסה עם מיגון EMI.
פסקי לוויין: לוחות קלים ועמידים לקרינה.
ה. טלקומוניקציה
תשתית 5G: תחנות בסיס ומגברי RF.
נתבים/מתגים: העברת נתונים במהירות גבוהה.
פ. אוטומציה תעשייתית
רובוטיקה: בקרי מנוע וממשקי חיישנים.
IoT Gateways: מכשירי מחשוב קצה.
| פָּרָמֶטֶר | טווח סטנדרטי | יכולת מתקדמת |
| ספירת שכבות | 4–20 שכבות | עד 30 שכבות |
| עקבות/שטח מינימום | 3/3 מיל (76.2 מיקרומטר) | 2/2 מיל (50.8 מיקרומטר) |
| קוטר מיקרו-וייה | 0.1 מ"מ | 0.075 מ"מ |
| עובי לוח | 0.4–3.0 מ"מ | 0.2–5.0 מ"מ |
| גימור פני השטח | אניג, hasl, טבילה כסף | OSP, זהב קשה |
| חוֹמֶר | FR-4, High-TG, רוג'רס | פולימיד, ללא הלוגן |
